Combilume Direkte

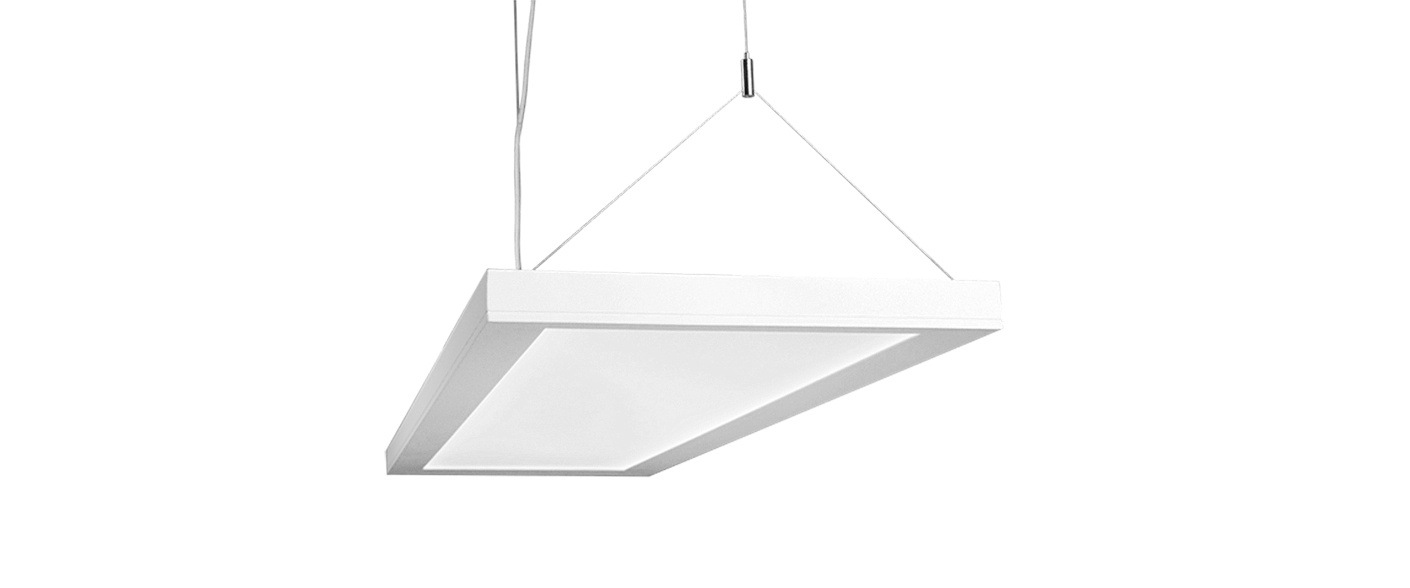

Et nedpendlet arbejdspladsarmatur med Opal eller Delta-afskærmning og sidevejs emitterende dioder, der skaber direkte lys.

Installation

Til montering i wirependel. Armaturbeslag med friktionslås indgår i armaturet. Wireophæng, se tilbehør.

Tilslutning

Tilslutning sker ved armaturets gavl (se målskitse). 5-polet indstiksklemrække i armaturets ene ende. Mulighed for 1-faset gennemfortrådning.

Udførelse

Armaturhus i ekstruderet aluminium med hvid (RAL 9016) eller alugrå (RAL 9006) strukturlak.

Afskærmning

Delta – mikroprismatisk afskærmning i akryl (PMMA) med gode optiske egenskaber.
Opal – skive i matteret akryl (PMMA).

Lysregulering

e-Sense Actilume –PIR-sensor med bevægelses- og dagslysstyring via DALI.
e-Sense Connect – bevægelses- og dagslysstyring. Sensorarmaturer med PIR-sensor. RF-kommunikation via kontrolenhed.

Øvrigt

Combilume anvender sidevejs emitteret lys, en teknik, som muliggør velafblændede og effektive belysningsløsninger.

Billeder

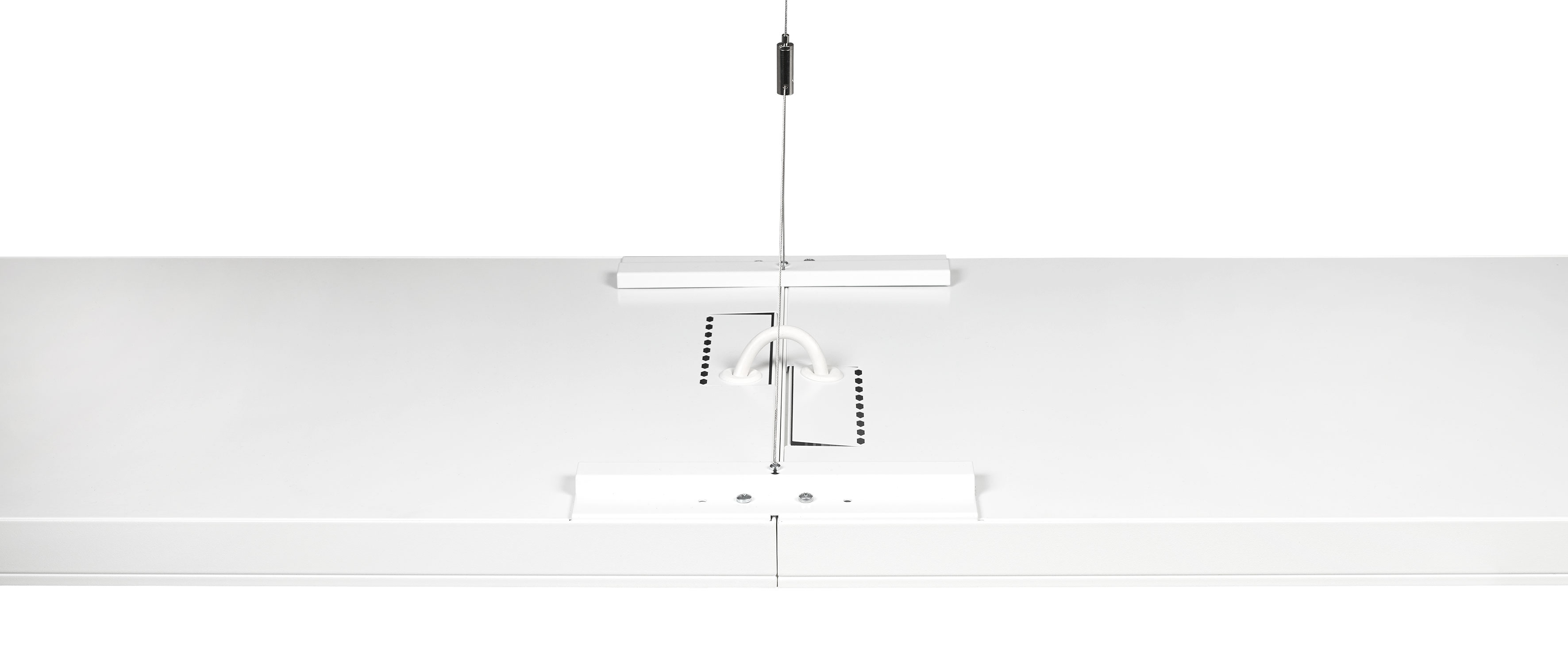

Armaturets position justeres nemt via friktionslås.

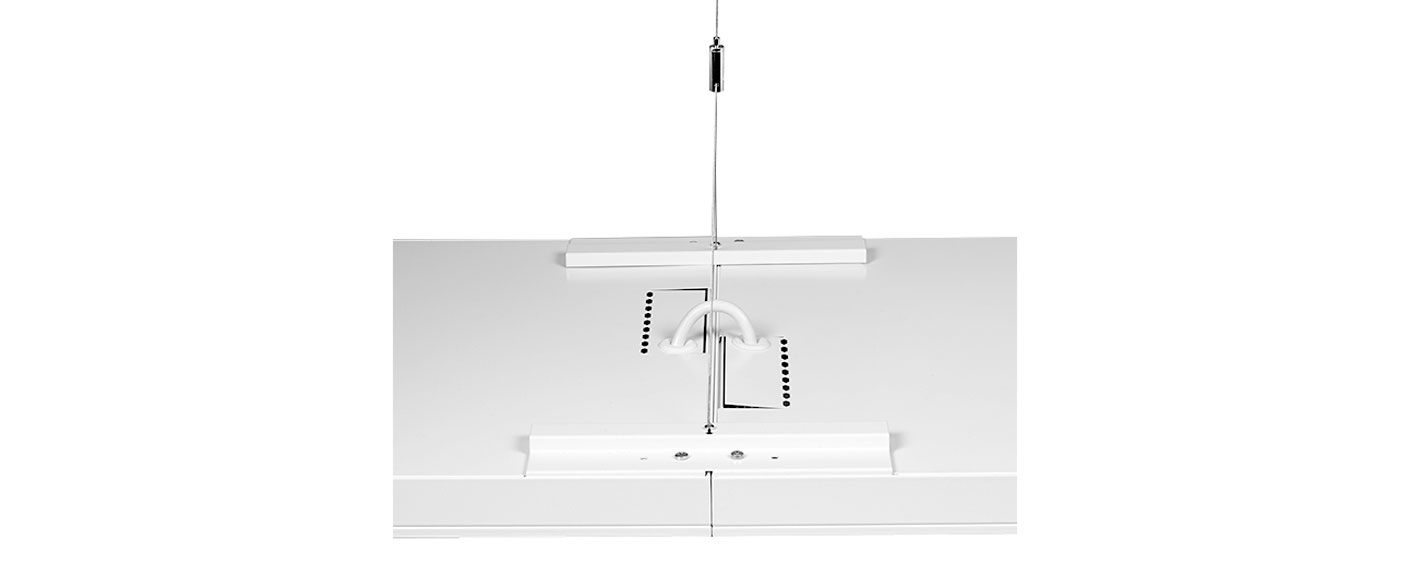

Combilume Direkte kan sammenbygges.

Combilume

Tænk på store, lyse flader i fantasifulde formationer. Combilume er den kreative serie, som muliggør en idérig lyssætning med armaturer, der har store flader. Combilume fås med direkte eller indirekte lys i flere størrelser – til ...

Se mere om familien Combilume

Dokumenter

Specifikationer

Filter Artikler

Best.nr. W lm CCT, K Farve Længde, mm Afskærmning Lysstyring Øvrigt
Best.nr. W lm CCT, K Farve Længde, mm Afskærmning Lysstyring Øvrigt
12051 42 4520 4000 Hvid 1218 Opal
12051-402 42 4520 4000 Hvid 1218 Opal DALI/Fasestyring
12052 44 4570 4000 Hvid 660 Opal
12052-402 44 4570 4000 Hvid 660 Opal DALI/Fasestyring
12054 45 4590 4000 Hvid 1218 Delta
12054-402 45 4590 4000 Hvid 1218 Delta DALI/Fasestyring
12054-448 45 4590 4000 Hvid 1218 Delta e-Sense ActiLume 1 trækafbryder
12054-457 45 4590 4000 Hvid 1218 Delta e-Sense Connect sensor
12054-458 45 4590 4000 Hvid 1218 Delta e-Sense Connect
12054-459 45 4590 4000 Hvid 1218 Delta e-Sense ActiLume master
12064 42 4520 4000 Alugrå 1218 Opal
12064-402 42 4520 4000 Alugrå 1218 Opal DALI/Fasestyring
12065 44 4570 4000 Alugrå 660 Opal
12065-402 44 4570 4000 Alugrå 660 Opal DALI/Fasestyring
12067 45 4590 4000 Alugrå 1218 Delta
12067-402 45 4590 4000 Alugrå 1218 Delta DALI/Fasestyring
12067-448 45 4590 4000 Alugrå 1218 Delta e-Sense ActiLume 1 trækafbryder
12067-457 45 4590 4000 Alugrå 1218 Delta e-Sense Connect sensor
12067-458 45 4590 4000 Alugrå 1218 Delta e-Sense Connect
12067-459 45 4590 4000 Alugrå 1218 Delta e-Sense ActiLume master
12074 42 4430 3000 Hvid 1218 Opal
12074-402 42 4430 3000 Hvid 1218 Opal DALI/Fasestyring
12075 44 4490 3000 Hvid 660 Opal
12075-402 44 4490 3000 Hvid 660 Opal DALI/Fasestyring
12077 45 4500 3000 Hvid 1218 Delta
12077-402 45 4500 3000 Hvid 1218 Delta DALI/Fasestyring
12077-448 45 4500 3000 Hvid 1218 Delta e-Sense ActiLume 1 trækafbryder
12077-457 45 4500 3000 Hvid 1218 Delta e-Sense Connect sensor
12077-458 45 4500 3000 Hvid 1218 Delta e-Sense Connect
12077-459 45 4500 3000 Hvid 1218 Delta e-Sense ActiLume master
12081 42 4430 3000 Alugrå 1218 Opal
12081-402 42 4430 3000 Alugrå 1218 Opal DALI/Fasestyring
12082 44 4490 3000 Alugrå 660 Opal
12082-402 44 4490 3000 Alugrå 660 Opal DALI/Fasestyring
12084 45 4500 3000 Alugrå 1218 Delta
12084-402 45 4500 3000 Alugrå 1218 Delta DALI/Fasestyring
12084-448 45 4500 3000 Alugrå 1218 Delta e-Sense ActiLume 1 trækafbryder
12084-457 45 4500 3000 Alugrå 1218 Delta e-Sense Connect sensor
12084-458 45 4500 3000 Alugrå 1218 Delta e-Sense Connect
12084-459 45 4500 3000 Alugrå 1218 Delta e-Sense ActiLume master

Filter Tilbehør

Navn Beskrivelse Best.nr.
Name Description Art.No.
BæreskinneL=600/650, bæreprofil: 15, maxlast: 75N/par90015
BæreskinneL=1200/1250, bæreprofil: 15, maxlast: 120/30N/par90016
BæreskinneL=600/625, bæreprofil: 25, maxlast: 75N/par94067
BæreskinneL=1200/1250, bæreprofil: 25, maxlast: 120/30N/par94068
Bæreskinne for synlig bæreprofilModul 600, bæreprofil 15/25 mm, max. belastn. 75N90017
Ekstern sensor til e-Sense ActiLumeEkstern sensor LRM811886152
Fjernbetjening til e-Sense ConnectFjernbetjening (til gruppering) til e-Sense Connect86301
HultangHultang/stk.94248
Kontrolenhed til e-Sense ConnectStyreenhed til e-Sense Connect86300
Loftbeslag i krom med wireophæng Wireophæng L=1,5 m, loftbeslag i krom/par91696
SammenbygningsbeslagSammenbygningsbeslag til Combilume Direkte91136
Tilslutningskabel til betjeningsenhed til e-Sense ConnectTilslutningskabel mellem styreenhed og betjeningsenhed. Til e-Sense Connect.86303
Udvendig monteringsboks til e-Sense ActiLumeUdvendig monteringsboks til LRM811886164
Vægpanel til e-Sense ActiLume 86151
Wireophæng til bæreskinneWireophæng til bæreskinne 90015, 90016, 90017, 94052, 94067, 94068.91426
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – store, hvid tilslutningsledning (96383+96386)95350
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – store, transparent tilslutningsledning (96383+96390)95351
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96385+96388)95352
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96385+96391)95353
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – lille + stor, hvid tilslutningsledning (96382+96386)95354
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – lille + stor, transparent tilslutningsledning (96382+96390)95355
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – lille + stor, til bæreprofil 25 mm, hvid tilslutningsledning (96384+96388)95356
Wireophæng til enkeltmontering, 3x1,0 mm². Runde baldakiner – lille + stor, til bæreprofil 25 mm, transparent tilslutningsledning (96384+96391)95357
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – store, hvid tilslutningsledning (96371+96374)95358
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – store, transparent tilslutningsledning (96371+96378)95359
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96373+96376)95360
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96373+96379)95361
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – lille + stor, hvid tilslutningsledning (96370+96374)95362
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – lille + stor, transparent tilslutningsledning (96370+96378)95363
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, hvid tilslutningsledning (96372+96376)95364
Wireophæng til enkeltmontering, 3x1,0 mm². Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, transparent tilslutningsledning (96372+96379)95365
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – store, hvid tilslutningsledning (96383+96387)95366
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – store, transparent tilslutningsledning (96383+96392)95367
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96385+96389)95368
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96385+96393)95369
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – lille + stor, hvid tilslutningsledning (96382+96387)95370
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – lille + stor, transparent tilslutningsledning (96382+96392)95371
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – lille + stor, til bæreprofil 25 mm, hvid tilslutningsledning (96384+96389)95372
Wireophæng til enkeltmontering, 5x1,0 mm².Runde baldakiner – lille + stor, til bæreprofil 25 mm, transparent tilslutningsledning (96384+96393)95373
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – store, hvid tilslutningsledning (96371+96375)95374
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – store, transparent tilslutningsledning (96371+96380)95375
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – store, til bæreprofil 25 mm, hvid tilslutningsledning (96373+96377)95376
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – store, til bæreprofil 25 mm, transparent tilslutningsledning (96373+96381)95377
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – lille + stor, hvid tilslutningsledning (96370+96375)95378
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – lille + stor, transparent tilslutningsledning (96370+96380)95379
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, hvid tilslutningsledning (96372+96377)95380
Wireophæng til enkeltmontering, 5x1,0 mm².Kvadratiske baldakiner – lille + stor til bæreprofil 25 mm, transparent tilslutningsledning (96372+96381)95381
Wireophæng til sammenbygning Kvadratisk lille baldakin/stk.96370
Wireophæng til sammenbygning Kvadratisk stor baldakin/stk.96371
Wireophæng til sammenbygning Kvadratisk lille baldakin til bæreprofil 25 mm/stk.96372
Wireophæng til sammenbygning Kvadratisk stor baldakin til bæreprofil 25 mm/stk.96373
Wireophæng til sammenbygning Rund lille baldakin/stk.96382
Wireophæng til sammenbygning Rund stor baldakin/stk.96383
Wireophæng til sammenbygning Rund lille baldakin til bæreprofil 25 mm/stk.96384
Wireophæng til sammenbygning Rund stor baldakin til bæreprofil 25 mm/stk.96385
Wireophæng til sammenbygning, 3x1,0 mm². Kvadratisk stor baldakin, hvid tilslutningsledning/stk.96374
Wireophæng til sammenbygning, 3x1,0 mm². Kvadratisk stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk.96376
Wireophæng til sammenbygning, 3x1,0 mm². Kvadratisk stor baldakin, transparent tilslutningsledning/stk.96378
Wireophæng til sammenbygning, 3x1,0 mm². Kvadratisk stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk.96379
Wireophæng til sammenbygning, 3x1,0 mm². Rund stor baldakin, hvid tilslutningsledning/stk.96386
Wireophæng til sammenbygning, 3x1,0 mm². Rund stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk.96388
Wireophæng til sammenbygning, 3x1,0 mm². Rund stor baldakin, transparent tilslutningsledning/stk.96390
Wireophæng til sammenbygning, 3x1,0 mm². Rund stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk.96391
Wireophæng til sammenbygning, 5x1,0 mm². Kvadratisk stor baldakin, hvid tilslutningsledning/stk.96375
Wireophæng til sammenbygning, 5x1,0 mm². Kvadratisk stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk.96377
Wireophæng til sammenbygning, 5x1,0 mm². Kvadratisk stor baldakin, transparent tilslutningsledning/stk.96380
Wireophæng til sammenbygning, 5x1,0 mm². Kvadratisk stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk.96381
Wireophæng til sammenbygning, 5x1,0 mm². Rund stor baldakin, hvid tilslutningsledning/stk.96387
Wireophæng til sammenbygning, 5x1,0 mm². Rund stor baldakin til bæreprofil 25 mm, hvid tilslutningsledning/stk.96389
Wireophæng til sammenbygning, 5x1,0 mm². Rund stor baldakin, transparent tilslutningsledning/stk.96392
Wireophæng til sammenbygning, 5x1,0 mm². Rund stor baldakin til bæreprofil 25 mm, transparent tilslutningsledning/stk.96393
