Aluflex 9

Et forsyningspanel, hvor udtag til elektricitet og gas samt tele-, signal- og datakommunikation tilføjes efter behov. Eventuel almenbelysning placeres i panelets overkant.

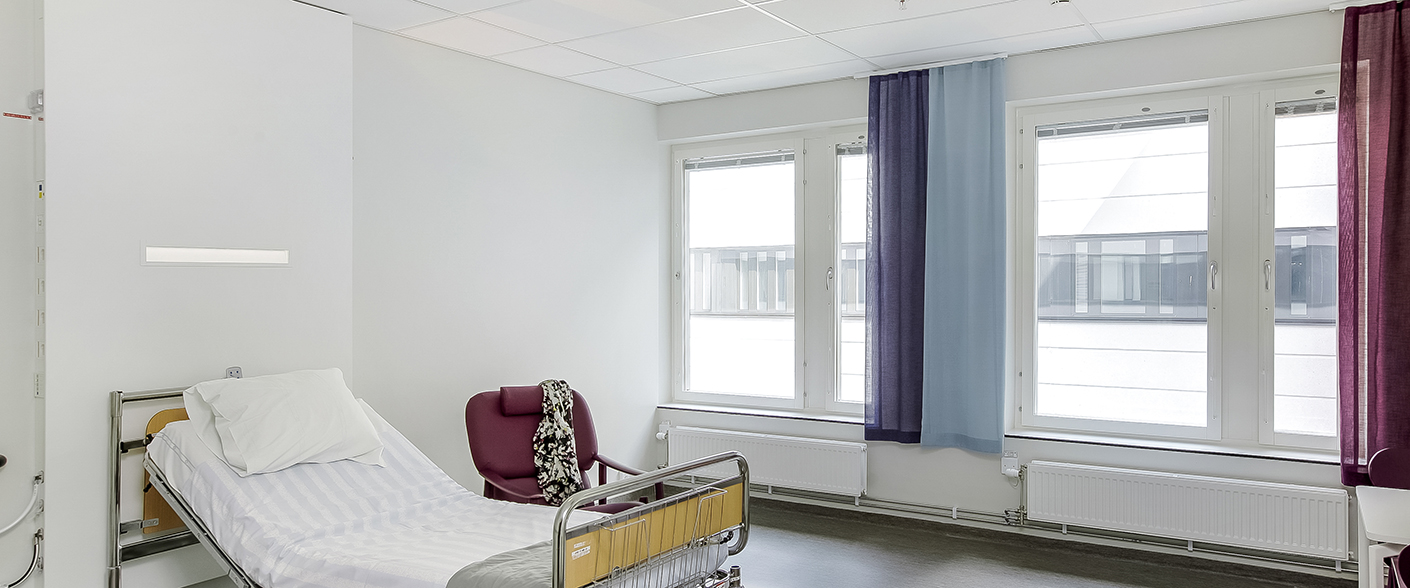

Aluflex 9 er et sengestuepanel. Udgangspunktet er en grundkanal, som udvides i højden med et valgfrit antal kanaler til el- og gas – panelet kan kombineres med samtlige moduler i Aluflex-familien. Udtag til telekommunikation samt signal- og datakommunikation tilføjes efter behov. Sengestuepanelet kan forsynes med en kulisseskinne i underkanten, men det er også muligt at montere en profil med integreret kulisseskinne i panelets øverste kant. Derved opnås nem adgang til udstyret, uden slanger der skjuler de øvrige udtag. Det er også muligt at integrere almenbelysning, læse- og undersøgelseslys. Aluflex 9 monteres vandret eller lodret.

Tilslutning

Elkabler og gasrør kan tilsluttes på tre forskellige måder; fra siden via panelets gavl, via hul i bundprofilets bagside samt fra oversiden via forsyningskanalen. Samtlige el og gasudtag er internt tilsluttet og fremført til klemrække.

Udførelse

Aluflex 9 er en konstellation af kanaler hvor den lige profilen i underkant er basis. Derefter kan man påbygge et ubegrænset antal mellemkanaler og afslutte med lige, skrå eller rund dækprofil alternativt med lysarmatur på toppen. Panelerne kan leveres i længder op til 6200 mm uden samlinger.

Eludtag

Aluflex 9 udstyres med ønsket antal stærk- og svagstrømsudtag. Stærk og svagstrømskomponenterne monteres i dåser, som igen fastmonteres i selve bundprofilet. Fagerhult har udvilket en frontramme, som gør at komponenterne når de er monteret ligger helt plan med fronten. Panelet kan udstyres med udtag i forskellige nationale standarder.

Gavl

For afslutning af panelet kan der anvendes gavlstykker.

Materiale, farve

Samtlige profiler er udført i ekstruderet aluminium. Bundprofilet samt frontprofilet for udtag kan som standard leveres naturelokseret alternativt hvidelakkeret i RAL 9010. Men kan mod tillægspris leveres i valgfri farve. Panelet har glatte overflader der er lette at rengøre.

Medicinske gasser

Udtag for medicinske gasser er beregnet for direkte tilslutning af medicinsk udstyr eller slangetilslutning af udstyr som fæstes i kullisseskinnen.

Almenbelysning

Panelet kan forsynes med almenbelysning via et lysarmatur som monteres i overkanten. Reflektoren retter lyset asymmetrisk opad/udad mod loftet som giver indirekte belysning af rummet.

Billeder

Gasudtag.

Aluflex 9 som lysarmatur (Aluflex 9-L).

Aluflex

Aluflex skræddersys efter opgaven - fra lettere pleje til intensiv og opvågning. Det modulopbyggede system består af undersider, mellemkanaler og oversider som kombineres og forsynes med et valgfrit antal udtag til el, tele,...

Se mere om familien Aluflex
