Aluflex 12

Aluflex 12 har et design med underdel der er tætsluttende og er specielt tilpasset til behandlingssituationer med behov for et større antal udtag til medicinske gasser. Gaskanalen, som monteres i underkanten, er vinklet 30 grader, hvilket giver nem adgang til udtagene og slider mindre på udstyret. En ekstra fordel er, at det bliver lettere at se farvekodningen og dermed undgå fejl. <br><br>

Aluflex 12 er et sengestuepanel der er beregnet til intensivafdelinger. Udgangspunktet er en grundkanal, som udvides i højden med et valgfrit antal kanaler til el og gas - panelet kan bygges sammen med samtlige moduler i Aluflexfamiljen. Udtag til telekommunikation samt signal- og datakommunikation tilføjes efter behov. Panelet kan forsynes med en kulisseskinne på gas-kanalen. Det er også muligt at integrere almenbelysning, læse- og undersøgelseslys. Aluflex 12 kan monteres vandret eller lodret.

Tilslutning
Elkabler og gasrør kan tilsluttes på tre forskellige måder; fra siden via panelets gavl, via hul i bundprofilets bagside samt fra oversiden via forsyningskanalen. Samtlige el- og gasudtag er internt tilsluttet og fremført til klemrække.

Udførelse
Aluflex 12 er en konstellation af kanaler hvor gaskanalen for vinklede gasudtag er basis. Derefter kan man påbygge et ubegrænset antal mellemkanaler og afslutte med lige, skrå eller rund dækprofil alternativt med lysarmatur på toppen. Gaskanalen kan desuden udstyres med valgfri kulisseskinne model. Panelerne kan leveres i længder op til 6200 mm uden samlinger.

Eludtag
Aluflex 12 udstyres med ønsket antal stærk- og svagstrømsudtag. Stærk og svagstrømskomponenterne monteres i dåser, som igen fastmonteres i selve bundprofilet. Fagerhult har udvilket en frontramme, som gør at komponenterne når de er monteret ligger helt plan med fronten. Panelet kan udstyres med udtag i forskellige nationale standarder.

Gavl
For afslutning af panelet kan der anvendes gavlstykker.

Materiale, farve
Samtlige profiler er udført i ekstruderet aluminium. Bundprofilet samt frontprofilet for udtag kan som standard leveres naturelokseret alt. hvidelakkeret i RAL 9010. Men kan mod tillægspris leveres i valgfri farve. Panelet har glatte overflader der er lette at rengøre.

Medicinske gasser
Udtagene for medicinske gasser er beregnet for slangetilslutning af medicinsk udstyr som fæstnes i kulisseskinnen.

Teknisk information
Teknisk information

Almenbelysning
Panelet kan forsynes med almenbelysning via et lysarmatur som monteres i overkanten. Reflektoren retter lyset asymmetrisk opad/udad mod loftet som giver indirekte belysning af rummet.

Environment images


Detaljer


Aluflex 12-IP-12 lodret.

Aluflex 12-IP-12 lodret.

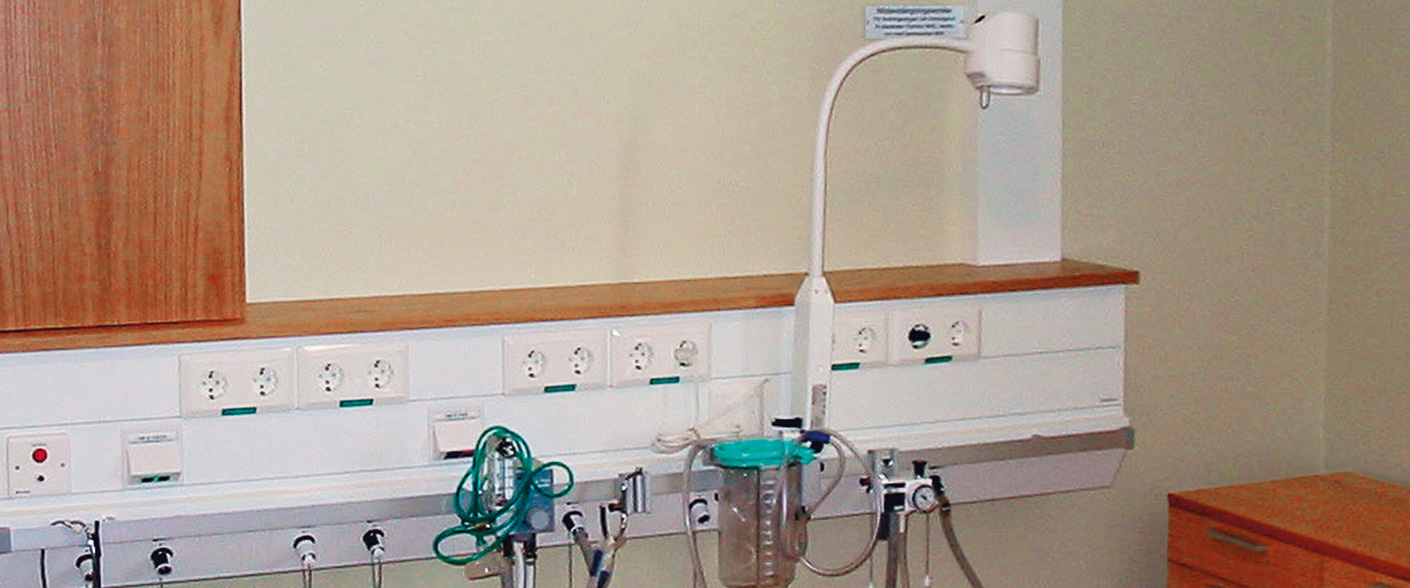

Aflastningshylde.

Aflastningshylde.

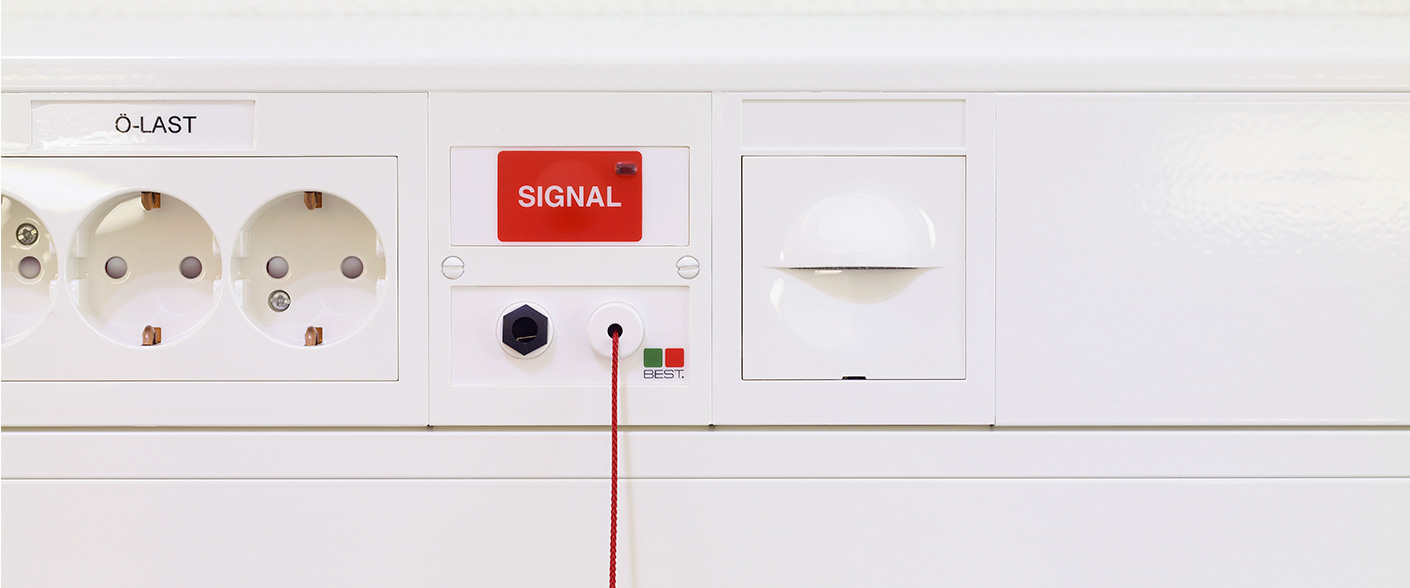

Natlampe

Natlampe

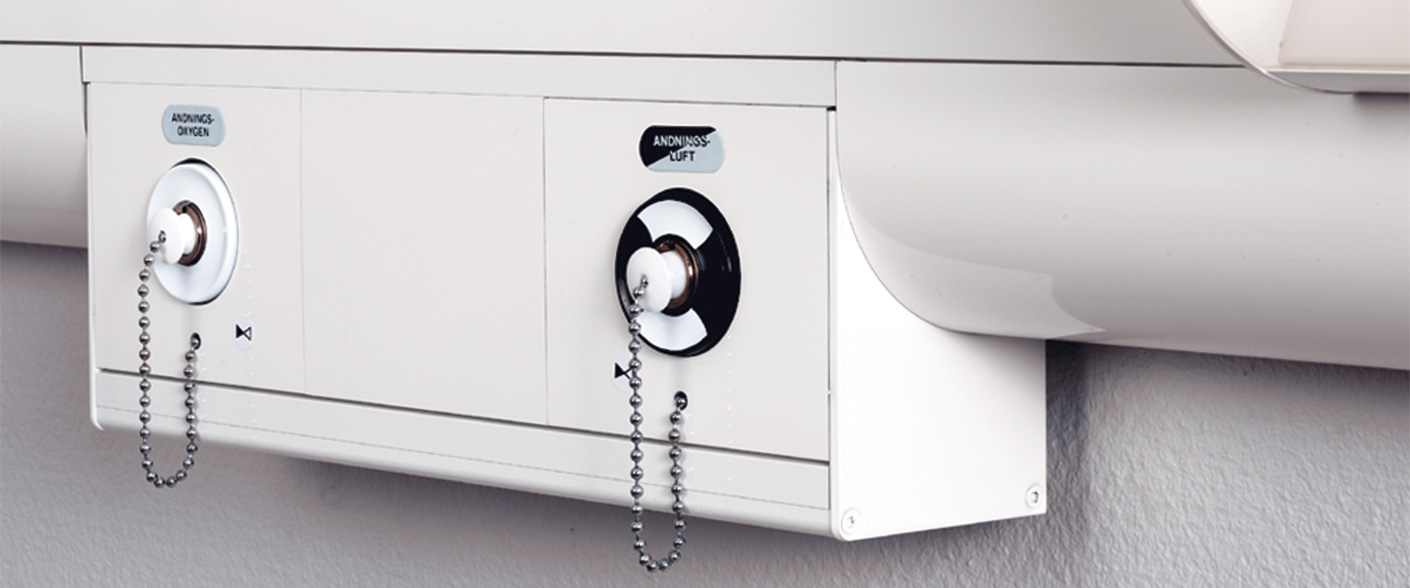

Gasudtag

Gasudtag

Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
Beskrivelse Art.No.
Aluflex 12 18582

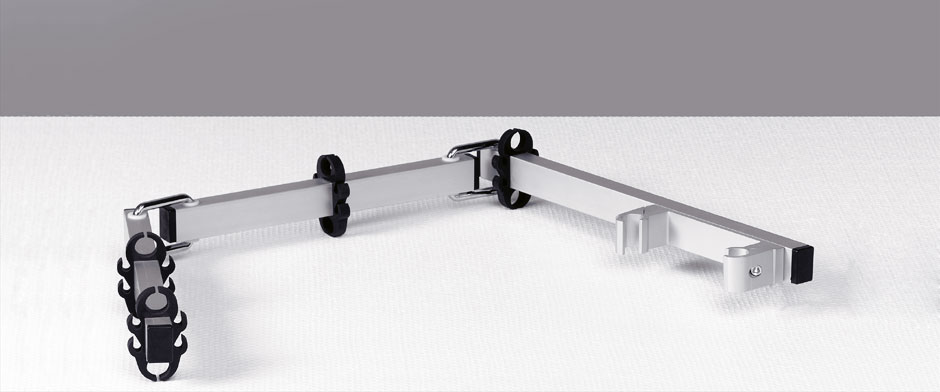

Arm

Art.No.
Arm 99527

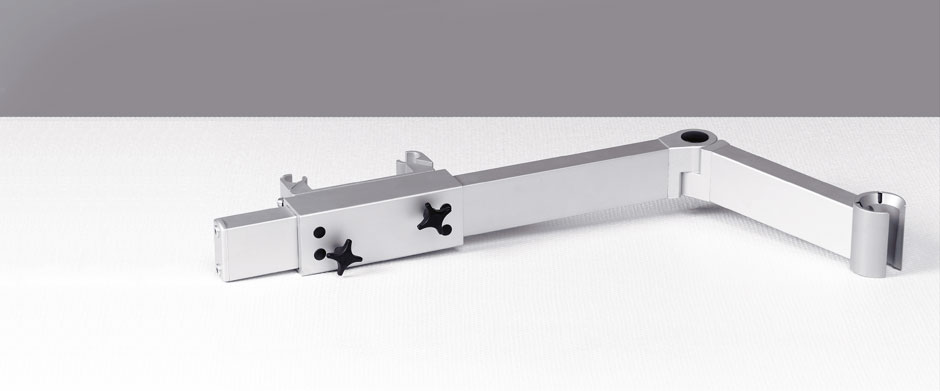

Arm til dropstativ

Art.No.
Arm til dropstativ 99524

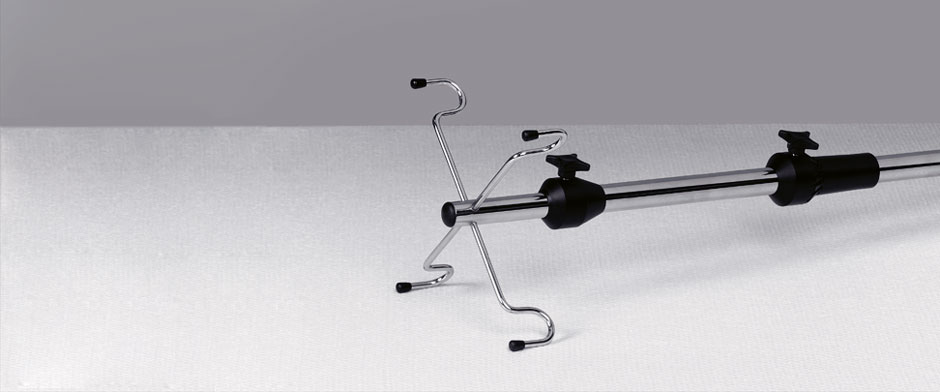

Dropstativ

Art.No.
Dropstativ 99521

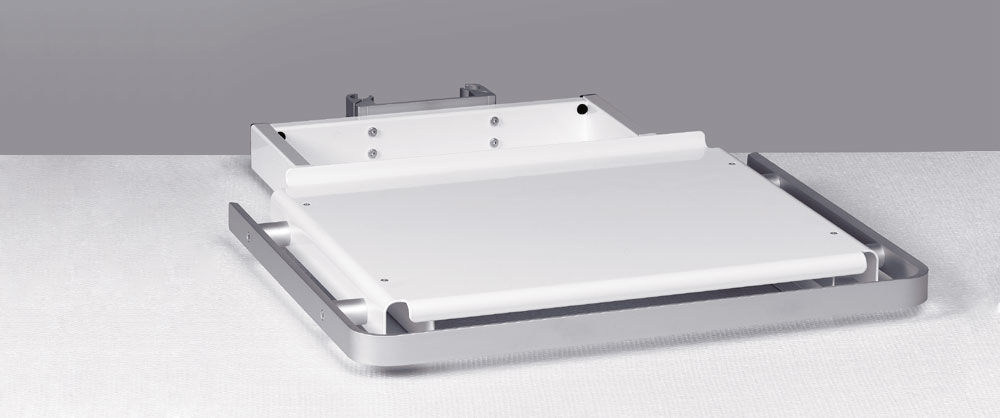

Hylde

Art.No.
Udtrækshylde 99505

Hylde

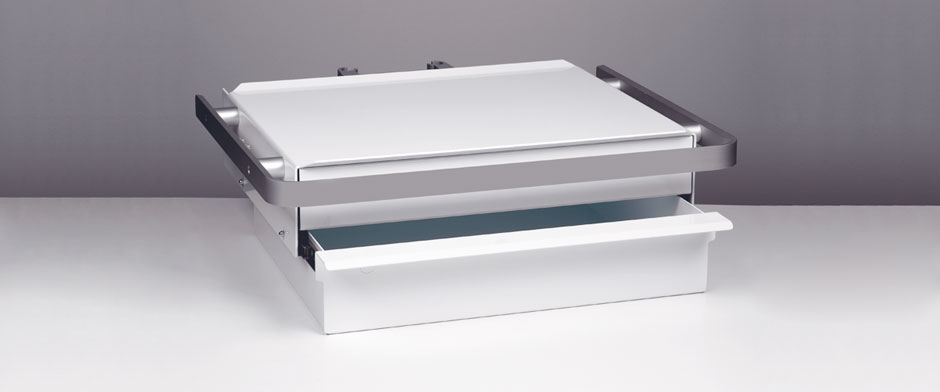

Hylde med skuffe

Art.No.
Hylde med skuffe 99509

Hylde

Hylde med 2 skuffer

Art.No.
Hylde med 2 skuffer 99538

IV-skinne

Art.No.
480x230 mm 99528
580x230 mm 99529

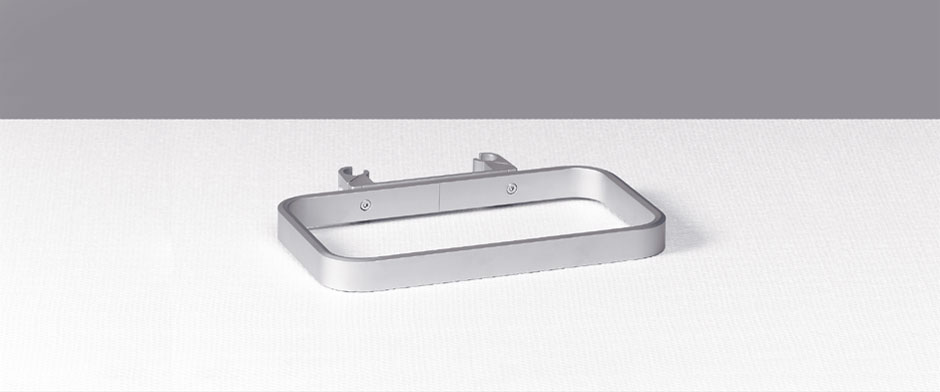

IV-skinne

IV-skinne

Art.No.
320x180 mm 99530
350x250 mm 99531

Kurv

Art.No.
Kurv 99512
