Aluflex 11

Aluflex 11 har de samme monteringsegenskaber som de øvrige paneler i serien. Grundkanalens underside er blødt afrundet. Eventuel almenbelysning udgør en formmæssig afslutning i panelets overkant. Som alternativ kan den øverste kanal i stedet forsynes med en integreret kulisseskinne.

Aluflex 11 er beregnet til sengestuer. Udgangspunktet er en grundkanal, som udvides i højden med et valgfrit antal kanaler til el og gas – sengestuepanelet kan kombineres med samtlige moduler i Aluflex-familien. Udtag til telekommunikation samt signal- og datakommunikation tilføjes efter- behov. Det er også muligt at integrere almenbelysning, læse- og undersøgelseslys. Aluflex 11 monteres vandret eller lodret.

Tilslutning
Elkabler og gasrør kan tilsluttes på tre forskellige måder; fra siden via panelets gavl, via hul i bundprofilets bagside samt fra oversiden via forsyningskanalen. Samtlige el- og gasudtag er internt tilsluttet og fremført til klemrække.

Udførelse
Aluflex 11 er en konstellation af kanaler en rund profil med integreret udtagsprofil er basis. Derefter kan man påbygge et ubegrænset antal mellemkanaler og afslutte med lige, skrå eller rund dækprofil alternativt med lysarmatur på toppen. Panelerne kan leveres i længder op til 6200 mm uden samlinger.

Eludtag
Aluflex 11 udstyres med ønsket antal stærk- og svagstrømsudtag. Stærk og svagstrømskomponenterne monteres i dåser, som igen fastmonteres i selve bundprofilet. Fagerhult har udvilket en frontramme, som gør at komponenterne når de er monteret ligger helt plan med fronten. Panelet kan udstyres med udtag i forskellige nationale standarder.

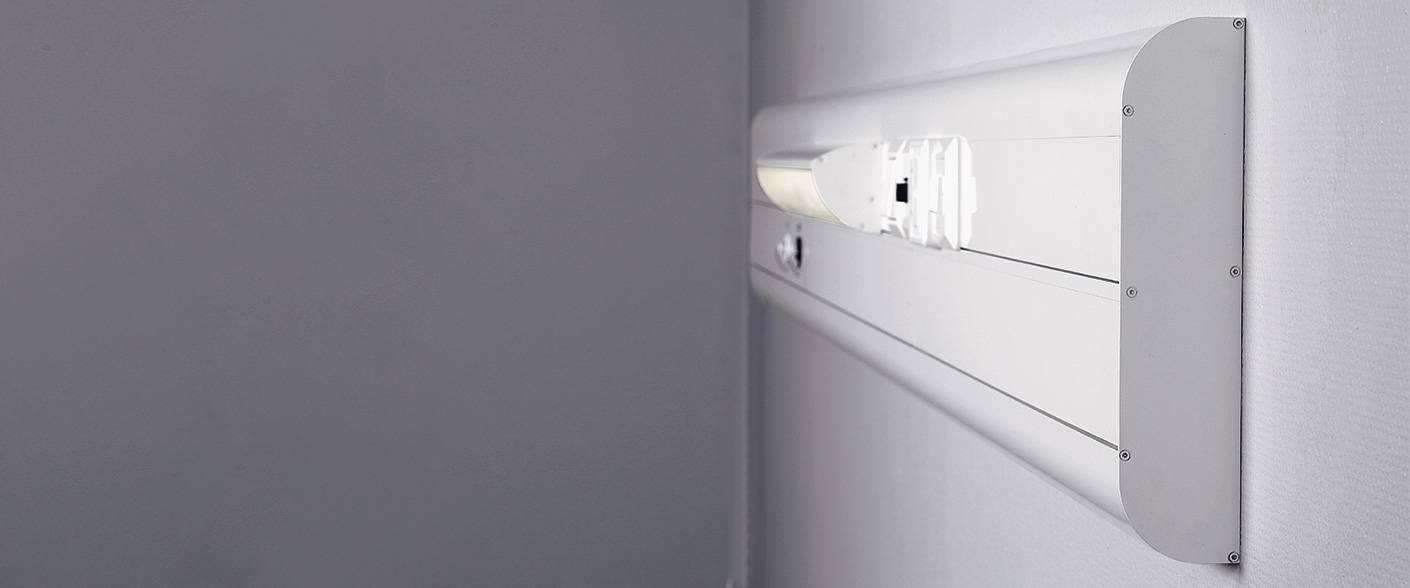

Gavl
For afslutning af panelet kan der anvendes gavlstykker.

Materiale, farve
Samtlige profiler er udført i ekstruderet aluminium. Bundprofilet samt frontprofilet for udtag kan som standard leveres naturelokseret alternativt hvidelakkeret i RAL 9010. Men kan mod tillægspris leveres i valgfri farve. Panelet har glatte overflader der er lette at rengøre.

Medicinske gasser
Udtag for medicinske gasser er beregnet for direkte tilslutning af medicinsk udstyr eller slangetilslutning af udstyr som fæstes i kullisseskinnen.

Teknisk information
Teknisk information

Almenbelysning
Panelet kan forsynes med almenbelysning via et lysarmatur som monteres i overkanten. Reflektoren retter lyset asymmetrisk opad/udad mod loftet som giver indirekte belysning af rummet.

Environment images


Detaljer


Aluflex 11 monteret horisontalt (Aluflex 11-CC-R).

Aluflex 11 monteret horisontalt (Aluflex 11-CC-R).

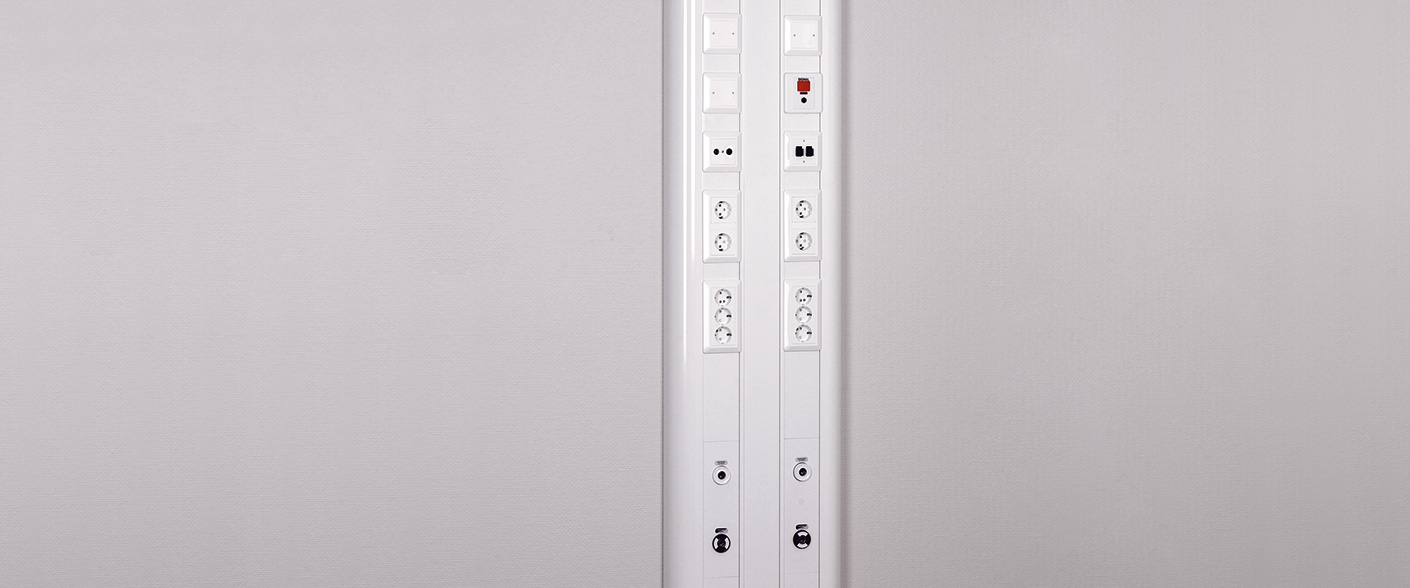

Aluflex 11 monteret vertikalt (Aluflex 11-CC-R).

Aluflex 11 monteret vertikalt (Aluflex 11-CC-R).

Skab produkt blad

Dokumenter i din kurv

Text som beskriver tabellen
Beskrivelse Art.No.
Aluflex 11 18581
